產品介紹

氣體輔助反衝洗過濾器適合流量較大、固含量較大、要求連續不間斷工作的工況環境，適合含蠟，瀝青質、金屬雜質、未融顆粒、髒汙物的(如渣物)等固體的工藝流體，使用氣體輔助反衝洗是**的過濾方法。

在氣體輔助的反衝洗中，壓縮空氣的快速卸壓使膨脹的氣泡將液體內粘稠物爆破後反向穿過(由內而外)過濾元件，其速度高達正向正常流速的7倍，使過濾元件上的雜質被衝掉。

工作原理

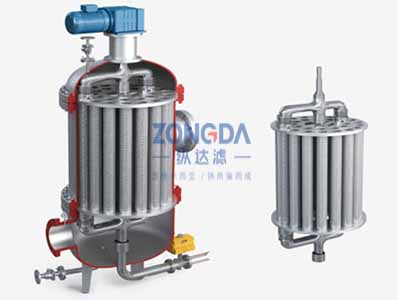

氣體輔助自動反衝過濾器由過濾器本體，氣源儲氣罐，切換閥、排汙罐和PLC控製單元等產品組成係統。他的主要特點是可以自動反衝洗，並且在任意反衝洗期間，隻有一個容器處於反衝洗，而另一個容器一直處於在線工作狀態，可以不間斷地過濾原料介質。

正常工作時，流體進入過濾器內，過濾元件將介質中的固體顆粒攔截，阻隔在過濾元件外表並產生堆積，過濾係統的進口與出口壓差逐步增大，當壓差增大到某一設定值時，PLC控製單元工作並驅動執行機構動作 ，依次打開備用容器(B容器)的進口，出口閥，然後依次關閉過濾容器(A容器)的進口和出口閥，同時打開壓縮氣體進口閥，向A容器充氣加壓，然後快速打開排汙閥，將容器中的過濾元件外表進行衝洗，並排放掉反洗液後關閉進口閥排汙閥。A容器反洗後，進入待工作狀態。當A容器在反洗時，B容器在正常工作，當壓差增大到設定值時，B容器同樣按上述的工作順序進行反洗後處待工作狀態

正常工作狀態，介質從下而上通過過濾組件，有上部的出口匯管輸出。

反衝工作狀態，衝洗介質由上而下反吹過濾元件，將過濾元件的外表麵上堆積物衝掉並排入排汙罐內。

反衝洗控製方式：1、根據差壓變送器的差壓來驅動;2、根據時間定時器的時間設定來驅動;即其中任一功能到達設定點時，係統即進行自動反衝洗，並設有兩者強製反衝洗手動控製按鈕，按動其中每一，都會將對應的容器進行強製反衝和係統的流體切斷

技術參數

工作壓力：0.2～2.5MPa

工作溫度：-40～180℃

過濾精度：0.1～500um

電源電壓：24V DC或220V AC

氣源壓力：≥0.8MPa

反洗方式：自動(差動、定時)、手動

連接方式：法蘭連接

過濾元件：燒結網濾芯、楔形濾芯、覆膜濾芯、粉末燒結濾芯等

應用領域

石油化工、煤化工、精細化工、地熱水供暖、食品等行業的液固分離

產品描述不盡完整，詳細資料或定製請電話谘詢15090380199
